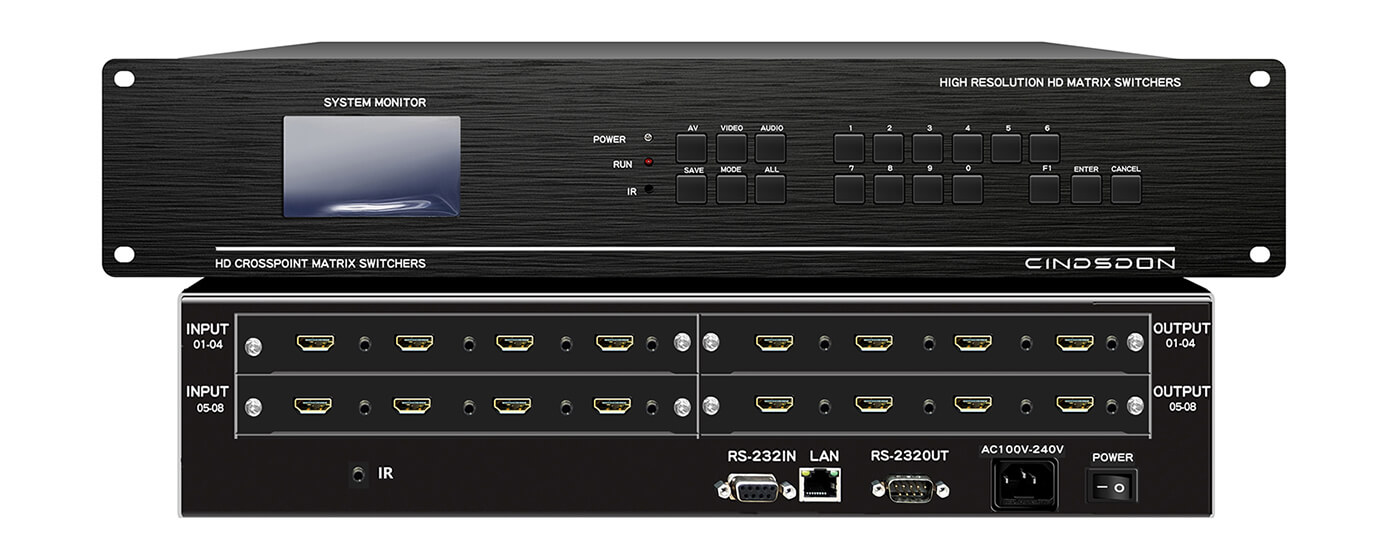

WF-MX0808 8进8出无缝高清混合矩阵
1.无缝瞬间切换，不黑屏，不存在缓慢的过度过程，快如电影换镜头；
2.输出分辨率可调，以适应多种不同的显示屏；
3.带拼接功能，支持普通电视、液晶显示器及DLP等实现大屏幕拼接功能（选配）；
4.DVI、VGA、AV、HDMI输入板卡都带音频输入，并且音频可溶合到HDMI输出的视频里，即输出端的HDMI线可同时传输输入的视频和音频，连接电视等HDMI显示设备时，不需另接音频线；
5.DVI、VGA、AV、HDMI输出板卡都支持独立的音频输出，音频信号可同时在HDMI数字接口和3.5音频模拟接口输出；
6.HDMI及DVI输入端带数字均衡调整电路，输出带信号预加重增强电路，使信号能进行更长距离传输，输入输出都可超过25米距离；
7.插卡式结构设计，采用每张卡4个通道的设计，可灵活配置输入输出信号类型及信号通道数，扩展方便，维护便捷，主机可以同时兼容不同的信号， 所有板卡和主板，采用德国Erni原装进口专业高速连接器，非普通金手指连接；
8.支持RS-232、红外、网口（选配）、APP软件（选配）控制信号切换功能；
9.蓝光液晶显示屏，美观高端的外观设计；
10.采用Contrex嵌入式ARM处理器控制，运行速度更快，系统更稳定；
11.支持一键快速查询功能，方便察看矩阵的切换状态；
12.具有掉电记忆功能带有断电现场保护，上电自动恢复关机前状态；
13.标准机架安装的金属机箱。
14.采用国际通用的标准宽电压输入电源，电网电压在 100V—250V 之间波动，都能保证稳定的输出，极大提高了系统的可靠性和稳定性，16系列功耗55W，32系列功耗100W。
15.全贴片SMT工艺，特有ESD静电保护功能；
16.数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出；
17.电讯级核心数字交换芯片，具有超强的抗干扰及全天候工作能力；
18.机架安装： 标准2U ；
19.带宽：10.25Gbps 增益：0dB
20.位时钟抖动：<0.15Tbit
21.位上升时间：<0.3Tbit（20%--80%）
22.位下降时间：<0.3Tbit（20%--80%）
23.传输延时：5nS
24.切换速度：200ns
25.串行控制接口：RS-232, 9-针公 D型 接口,波特率：9600, 数据位8位， 停止位1, 无奇偶校验；2 = RX, 3 = TX, 5 = GND
26.以太网控制接口（选配）:RJ-45母接口,TCP/IP Server或UDP模式,自适应10M或100M,全双工;
27.平均故障间隔时间：（MTBF）30000小时
板卡参数
1.WF-HD-IN，4路HDMI输入卡
视频输入信号：4路HDMI信号输出（内嵌音频）；HDMI TYPE A母接口；
音频输入信号：4路立体声音频输入，3.5音频接头输入；
视频信号类型：支持HDMI1.4，支持800*600~1920*1200 @60 4:4:4 RGB或者4:2:2 信号；
分辨率：支持800X600@60Hz-1080P、1920*1200@60Hz等多种分辨率；
结构：卡板式结构；即插即用；无需设置；
采用高质量沉金线路板；
采用德国Erni高速专业连接器，非普通金手指；
支持瞬间无缝切换技术，不黑屏；
自动EDID管理，不需人为干预；
兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
支持HDCP，支持蓝光DVD；
点对点硬件无压缩实时转换；
传输距离大于25m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
功耗12W；
像素带宽165MHz, 全数字；
接口带宽5.25Gbps,全数字；
(Clock Jitter)<0.15 Tbit；
(Risetime )<0.3Tbit (20%--80%)；
(Falltime)<0.3Tbit (20%--80%)；
传输延时5nS(±1nS)；
信号强度T.M.D.S. +/- 0.4Vpp；
电平T.M.D.S. 2.9V/3.3V；
阻抗50 Ω；
2.WF-DVI-D-IN，4路DVI-D输入卡
视频采用DVI-D接口；
每卡支持4路DVI；
采用高质量沉金线路板；
支持瞬间无缝切换技术，不黑屏；
自动EDID管理，不需人为干预；
兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
支持HDCP，支持蓝光DVD；
点对点硬件无压缩实时转换；
传输距离大于25m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
功耗12W；
像素带宽165MHz, 全数字；
接口带宽5.25Gbps,全数字；
(Clock Jitter)<0.15 Tbit；
(Risetime )<0.3Tbit (20%--80%)；
(Falltime)<0.3Tbit (20%--80%)；
传输延时5nS(±1nS)；
信号强度T.M.D.S. +/- 0.4Vpp；
电平T.M.D.S. 2.9V/3.3V；
阻抗50 Ω；
3.WF-VGA-IN，4路VGA输入卡
视频采用15针D型母接口，音频采用3.5音频头；
每卡支持4路支持VGA、Yprpb、音频输入；
采用高质量沉金线路板；
支持瞬间无缝切换技术，不黑屏；
自动EDID管理，不需人为干预；
支持图像分辨率1920x1200P60；
输入阻抗75Ω
4.WF-HD-OUT，4路HDMI输出卡
视频输出信号：4路HDMI信号输出（内嵌音频）；HDMI TYPE A母接口；
音频输出信号：4路立体声分离输出，3.5音频接头输出；
视频信号类型：支持HDMI1.4(部分）;支持800*600~1920*1200 @60 4:4:4 RGB或者4:2:2 信号；
分辨率：支持800X600@60Hz-1080P、1920*1200@60Hz等多种分辨率；
结构：卡板式结构；即插即用；无需设置；
采用高质量沉金线路板；
采用德国Erni高速专业连接器，非普通金手指；
支持瞬间无缝切换技术，不黑屏；
自动EDID管理，不需人为干预；
兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
点对点硬件无压缩实时转换；
传输距离大于25m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
功耗12W；
像素带宽165MHz, 全数字；
接口带宽5.25Gbps,全数字；
(Clock Jitter)<0.15 Tbit；
(Risetime )<0.3Tbit (20%--80%)；
(Falltime)<0.3Tbit (20%--80%)；
传输延时5nS(±1nS)；
信号强度T.M.D.S. +/- 0.4Vpp；
电平T.M.D.S. 2.9V/3.3V；
5.WF-DVI-D-OUT，4路DVI-D输出卡
视频采用DVI-D接口，；
每卡支持4路DVI；
采用高质量沉金线路板；
支持瞬间无缝切换技术，不黑屏；
自动EDID管理，不需人为干预；
点对点硬件无压缩实时转换；
传输距离大于25m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
功耗12W；
像素带宽165MHz, 全数字；
接口带宽5.25Gbps,全数字；
(Clock Jitter)<0.15 Tbit；
(Risetime )<0.3Tbit (20%--80%)；
(Falltime)<0.3Tbit (20%--80%)；
传输延时5nS(±1nS)；
信号强度T.M.D.S. +/- 0.4Vpp；
电平T.M.D.S. 2.9V/3.3V；
数字阻抗为50 Ω；
6.WFPJ-VGA-OUT，4路VGA输出卡
视频采用VGA接口，音频采用3.5音频头；
每卡支持4路VGA、音频信号输出；
采用高质量沉金线路板；
支持瞬间无缝切换技术，不黑屏；
自动EDID管理，不需人为干预；
阻抗75Ω
