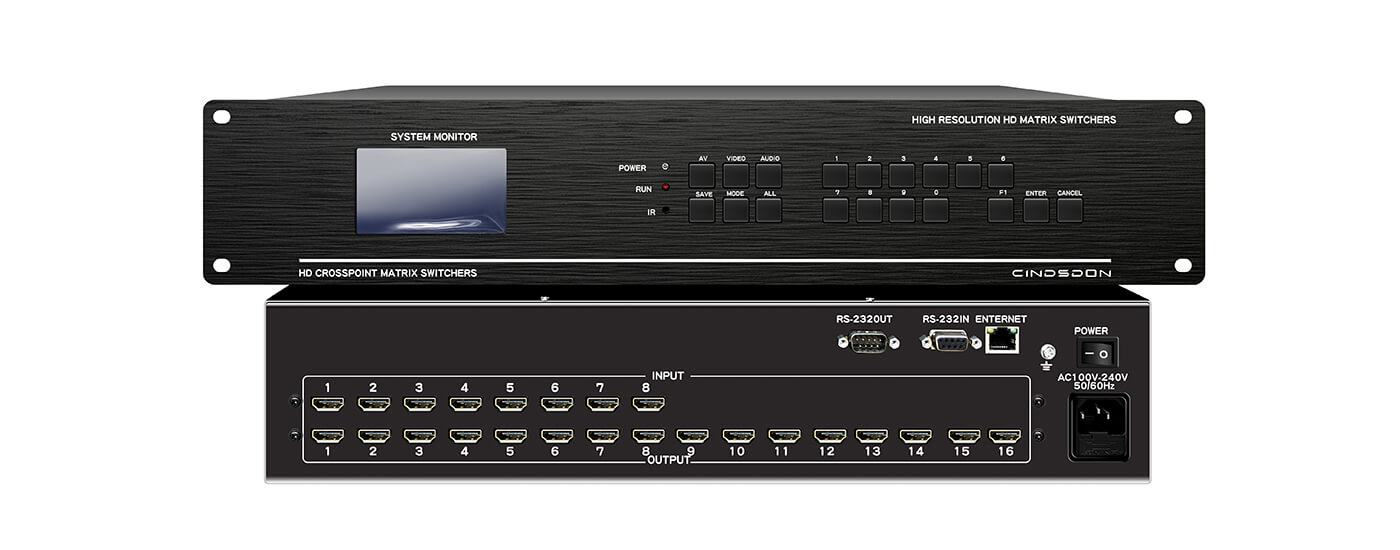

HDMI0816 8进16出HDMI矩阵

HDMI0816 8进16出HDMI矩阵

产品性能:
   1、采用三星处理器,运行速度更快,系统更稳定;
   2、采用大规模高分辨率芯片,具有长线驱动功能;
   3、采用高速数字交换技术,完美解决串扰、重影与拖尾现象。100%真实重现输入信号的视频效果;
   4、 采用可编程逻辑阵列电路(CPLD),性能更稳定;
   5、 内置可扩展64个场景控制存储模式;
   6、 输入和输出接口均采用静电保护电路,性能更稳定;
   7、 兼容市场所有同类产品的代码和指令;
   8、 全贴片SMD工艺,特有ESD静电保护功能;
   9、 本产品设计中采用双核处理技术,有更优秀的整体性能,并且在并发多任务时,会根据每个不同的需求来进行合理的协调,让每一项任务都可以在最理想的运行条件下完成运算,从而提高工作效率,用户也同时可以在多个应用环境中进行快速切换,这样会让用户在同时进行多项任务时,仍然可以井井有条地完成所有的任务,避免了和大屏幕拼接系统连接时出现死机、切换速度慢和不能接收命令的现象;
   10、 本产品是具有高可靠性的智能设备,设计中采用容错技术,并采用了高抗干扰能力的通信接口电路,保证了通信的可靠性,具有红外遥控、手动控制和RS232控制功能,用户可以方便的完成演示过程中的信号切换;
   11、 HDMI矩阵切换器是专门为计算机显示信号以及高分辨率HDMI图像信号的显示切换而设计的高性能智能矩阵开关设备,用于将各路电脑信号输出通道中的任一通道上,该系列产品广泛用于大屏幕投影显示工程、大屏拼接、电化教学、指挥控制中心、多媒体会议室等场合;
   12、 本产品带有断电现场切换记忆保护、LCD液晶显示等功能,具备RS232通讯通讯接口,可以方便与电脑、遥控系统或各种中控系统设备配合使用;
   13、 全球通用宽电压开关电源设计,可适应交流100-240V,50/60Hz;
   14、 高品质、大批量生产,有较高的兼容性和稳定性,有较高的性价比;

技术参数:
   视频
   接口带宽:6.5GHz(-3Db)满载
   最大支持分辨……………………………1920x1200@60hz
   位时钟抖动:……………………………………<0.15 Tbit
   最大时钟频率…………………………………<165MHZ
   输入输出时钟相位差……………………………<100PS
   视频输入\输出
   接口…………………………………………HDMI接口
   最小/最大电平………………T.M.D.S 150<1200MV< font>
   1920*1200@60时,建议最大输入距离:小于30米
   视频输出
   最小/最大电平:……………T.M.D.S 150<1200MV< font>
   建议最大输出距离小于30米,在1920*1200@60时
   (推荐使用认证过的HDMI专用线材)

控制方式:
   1、前面板按键
   2、红外遥控器
   3、RS-232串口
   4、网络控制(选配)
   5、APP控制(选配)

波特率与协议:
   串行控制接口:RS-232, 9针D型公接口
   波特率:9600
   数据位:8位,
   停止位:1,
   校验位:无奇偶
   设备地址码:1~99
   红外控制:IR-200遥控器
   串行控制口结构:2 = TX, 3 = RX, 5 = GND
